ORIGIN - software

Se han agregado varias características nuevas en esta versión para mejorar la organización y administración de su proyecto Origin:

• Notas de carpeta y vista previa
• Mostrar gráficos de diferentes carpetas
• Balancín entre carpetas
• Carpeta duplicada
• Anclar ventanas
• Restaurar tamaño y posición de la ventana

Se han agregado las siguientes características y mejoras a las hojas de trabajo:

• Filas con bandas para hoja de trabajo y tabla en gráfico
• Exportación de hoja de trabajo mejorada a imagen
• Copiar hoja o selección como (HTML/EMF)
• Exportar a Excel con formato de celda
• Configurar paneles congelados
• Ocultar hojas

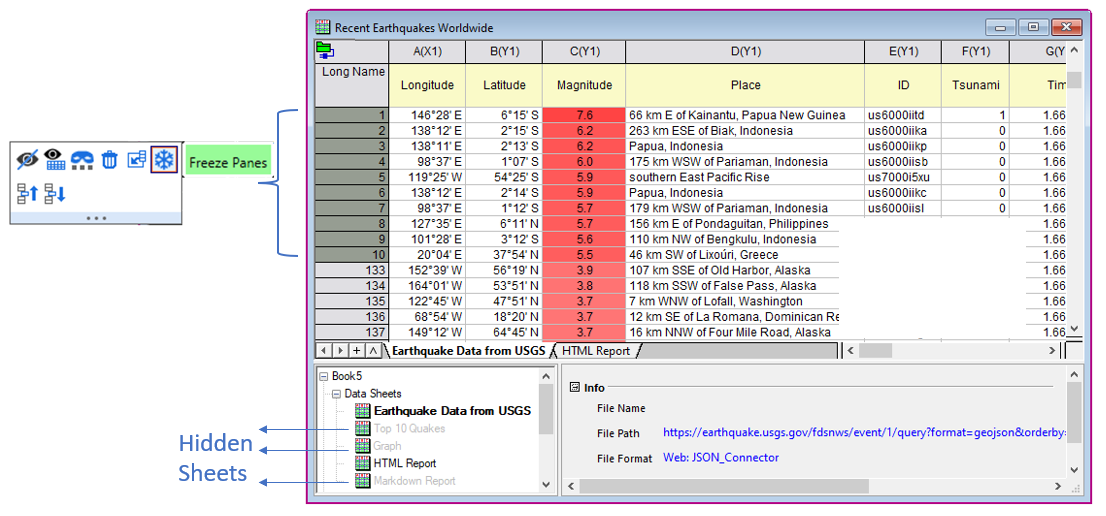

Congele las primeras n filas o columnas. Oculte las hojas para reducir el desorden.

Configurar bandas con colores personalizados y exportar como imagen

Inserte hojas de trabajo en gráficos o páginas de diseño para crear informes personalizados:

• Objeto de hoja más agradable con encabezado de columna y fila oculto y sin margen
• Mini barra de herramientas para personalizar los colores de la banda, el estilo de la cuadrícula, el color y el grosor del marco y la cuadrícula.
• Aumentar/disminuir el tamaño de fuente ajustará automáticamente el tamaño de celda de la tabla
• La personalización de la cuadrícula y el marco se mantuvo al recuperar otras actualizaciones de la hoja de trabajo

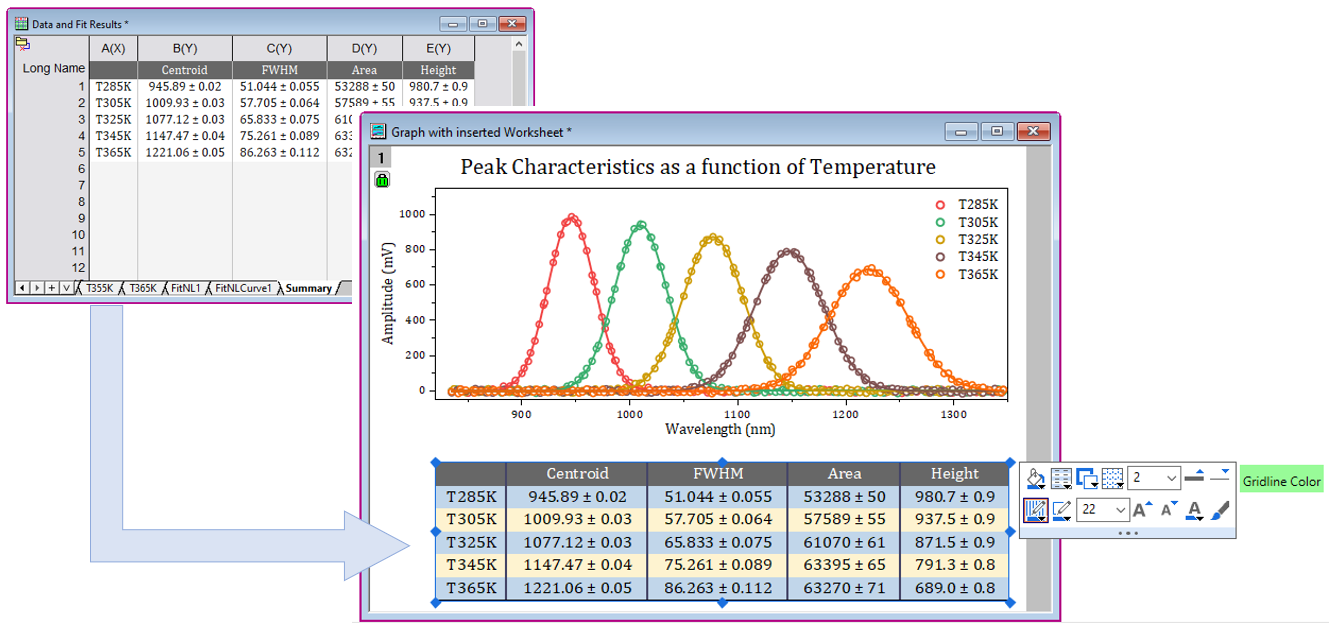

Inserte la hoja de trabajo en gráficos o páginas de diseño y personalice aún más el objeto para crear informes personalizados

Esta versión admite el trazado de gráficos de doble Y en una sola capa, lo que permite una manipulación y un análisis más sencillos de los datos trazados:

• Establecer la escala del eje Y derecho para que sea independiente del eje Y izquierdo
• Asigne o cambie fácilmente las parcelas para asociarlas con el eje Y izquierdo o derecho
• Trabaje con subgrupos de gráficos basados en el eje Y izquierdo o derecho
• Los gadgets y otras herramientas de análisis funcionarán en todas las curvas de la capa y utilizarán adecuadamente la escala Y asociada del gráfico.

Se han agregado nuevos métodos para omitir símbolos al trazar grandes conjuntos de datos como gráficos de símbolo o de línea+símbolo. Esto permite una mejor presentación de los datos mientras se mantienen las características generales de los datos. Todas las operaciones de análisis en el gráfico tendrán en cuenta todo el conjunto de datos. El control está disponible en la pestaña Drop Lines del cuadro de diálogo Plot Details

• Seleccione entre Total de puntos guardados o Porcentaje de puntos omitidos
• Seleccione entre varios métodos de omisión (triángulo más grande, umbral Y, umbral de distancia de datos, Douglas-Peucker-Hull, triángulo más grande para segmentos)

Omita los símbolos mientras mantiene las características generales de los datos

Realice una clasificación automática de valores X de datos en gráficos de línea o de símbolo de línea sin tener que clasificar las columnas de la hoja de trabajo. Esto es especialmente útil cuando tiene varias columnas en una hoja de trabajo y desea trazar dos columnas entre sí, sin tener que reordenar las filas de la hoja de trabajo.

Aplique la ordenación del valor x a un gráfico de datos en particular con este comando de script de LabTalk:
layer.plot1.line.sortx=1;

Una vez ordenado, el gráfico se puede guardar como plantilla para uso futuro, si se desea.

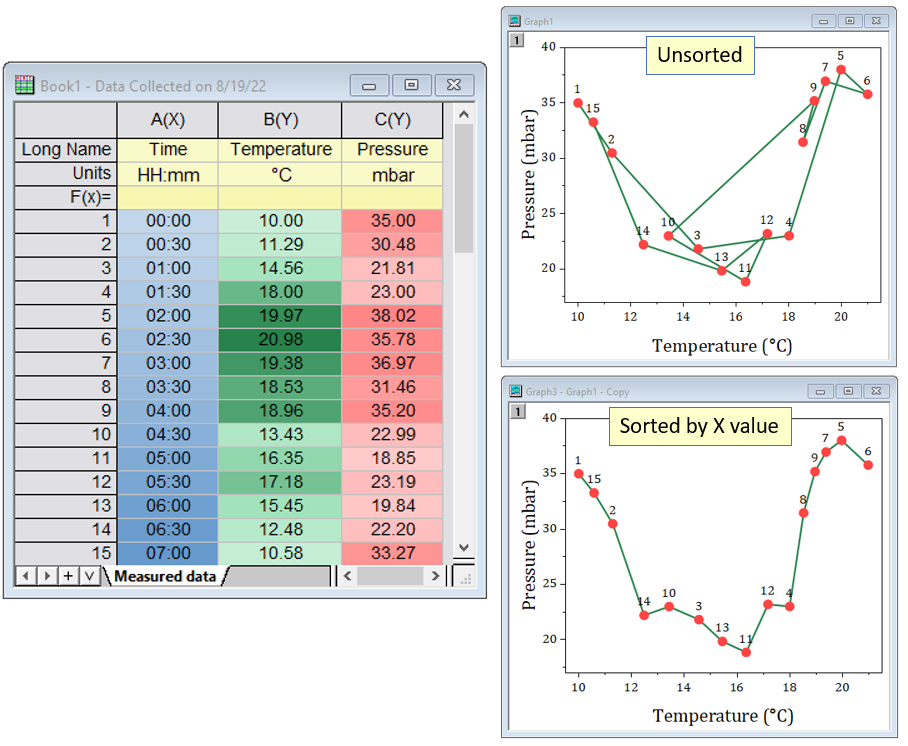

Aplique la clasificación de valor x a la trama de datos en el gráfico sin tener que ordenar las columnas en la hoja de trabajo

En esta versión se ha agregado una nueva herramienta para la anotación de ángulos en gráficos.

• Haga clic y seleccione tres puntos en un gráfico para agregar la anotación de ángulo
• Personalice aún más la anotación usando la mini barra de herramientas o el cuadro de diálogo de propiedades

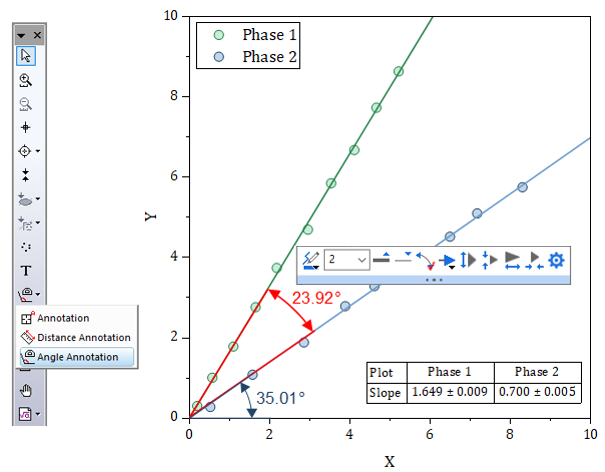

Agregar anotación de ángulo a gráficos 2D

Se han agregado las siguientes mejoras para los gráficos de contorno:

• Inserte múltiples niveles de contorno personalizados con opciones para activar líneas y etiquetas
• Mini barra de herramientas para personalizar las propiedades de línea y etiqueta, y extraer datos para líneas de contorno en un nivel seleccionado

Conozca más de las mejoras de OriginPro 2023
